Alidade Engineers US ARMY

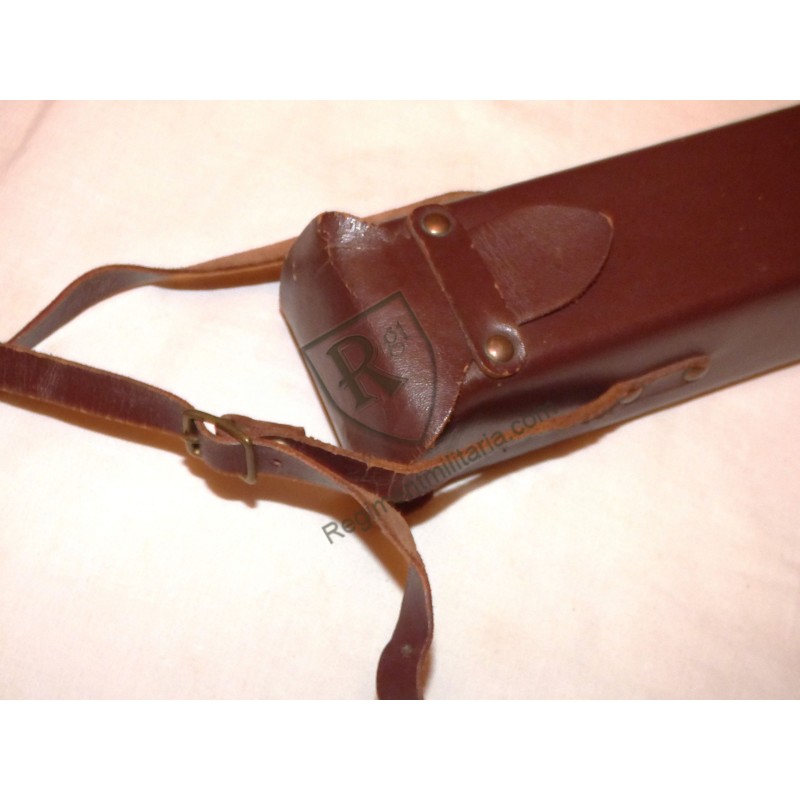

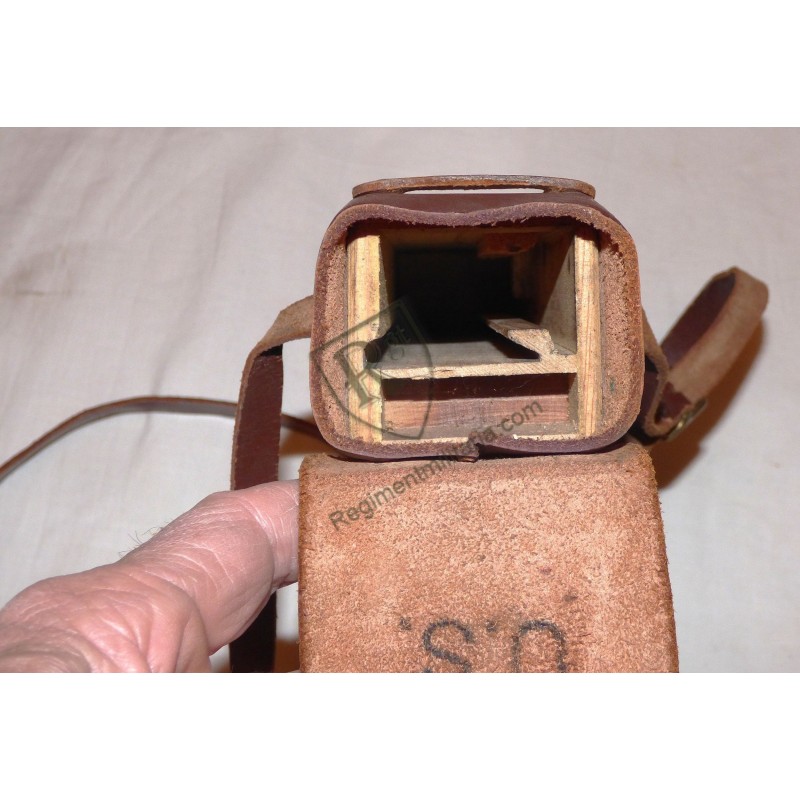

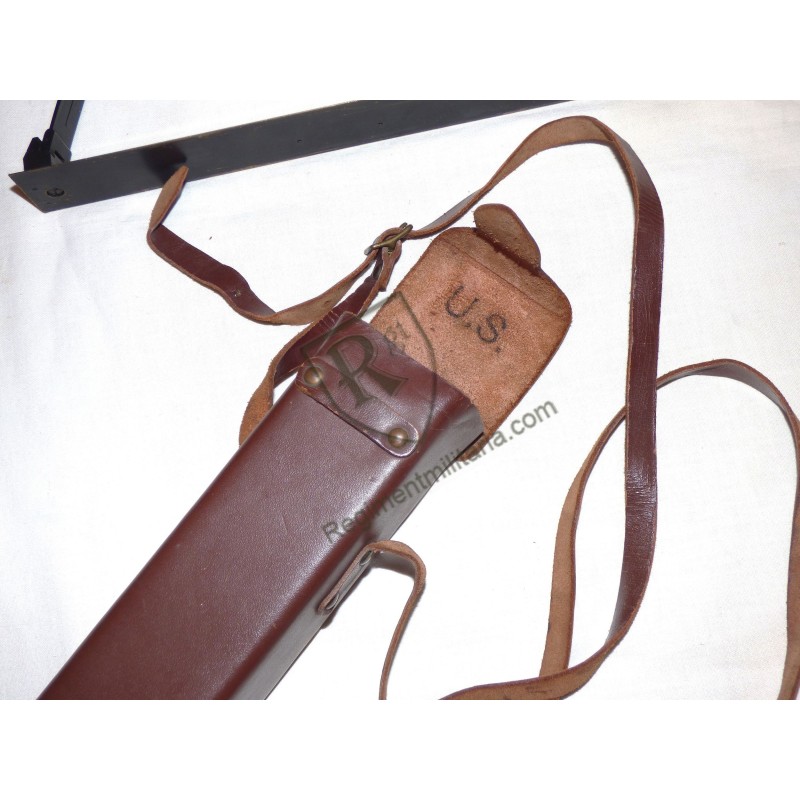

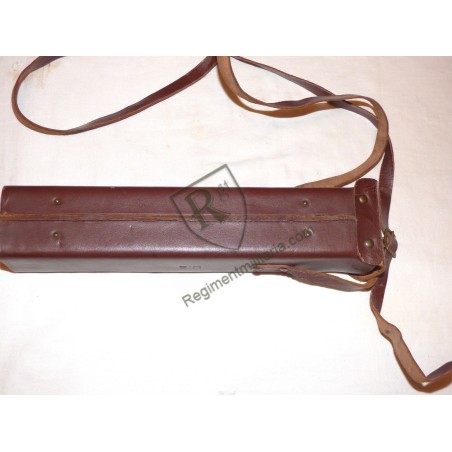

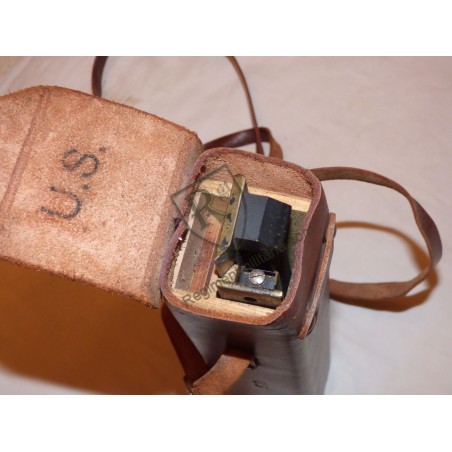

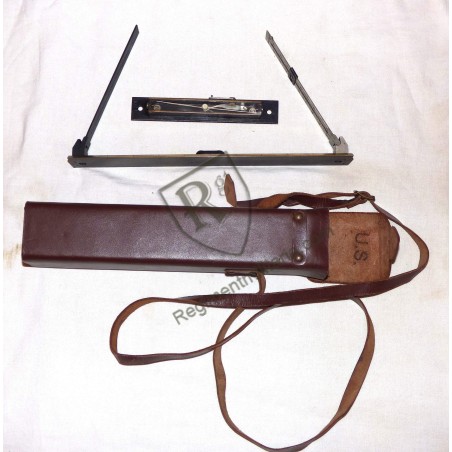

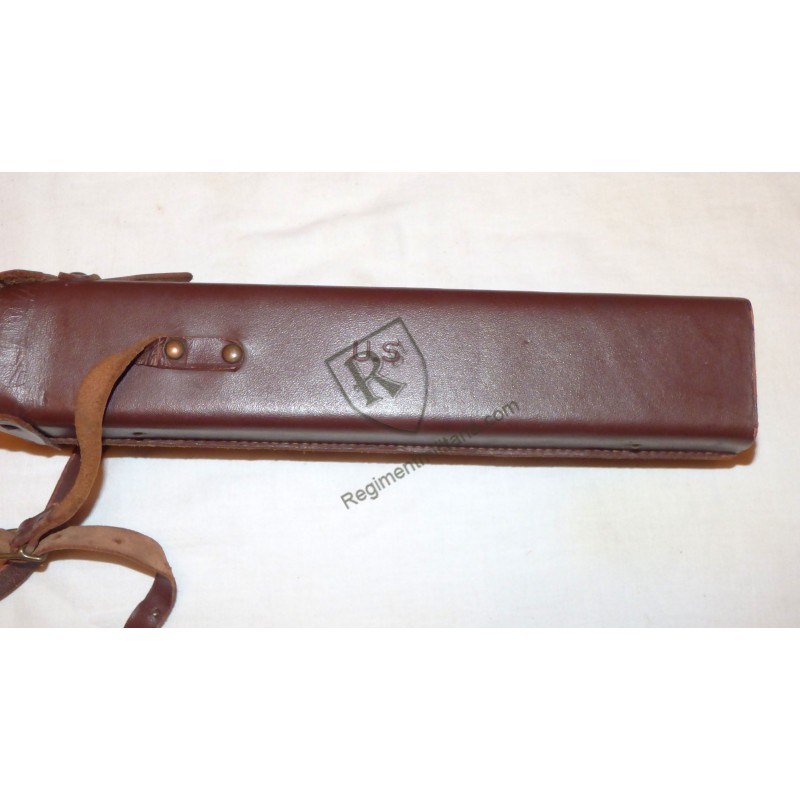

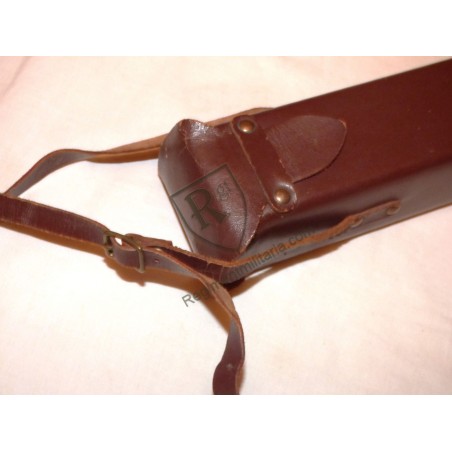

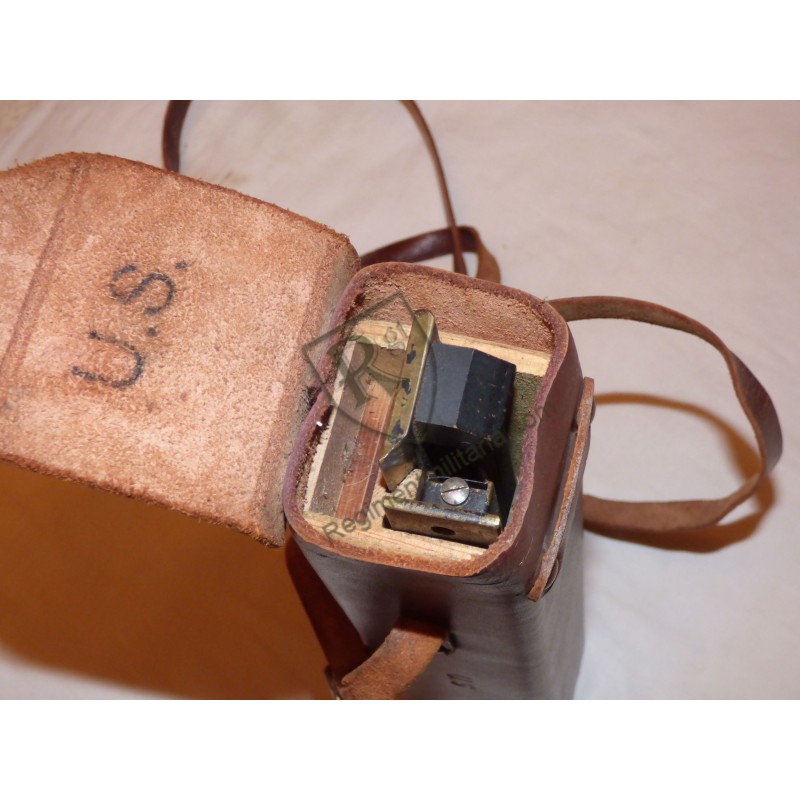

Règle Alidade Dietzgen modèle 6250 époque seconde guerre avec étui en cuir et sa sangle de transport. Excellent état général.

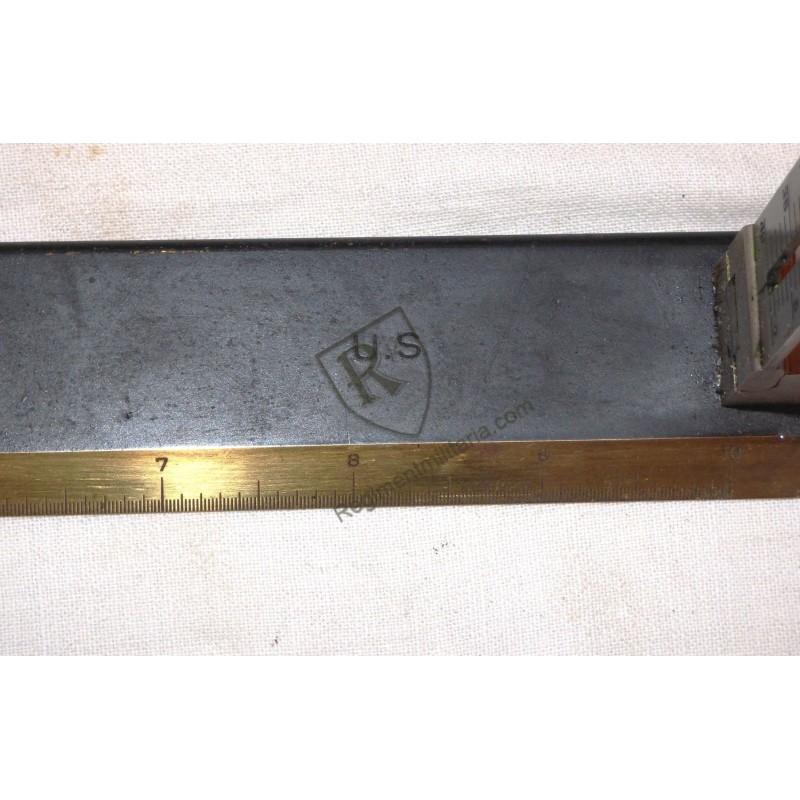

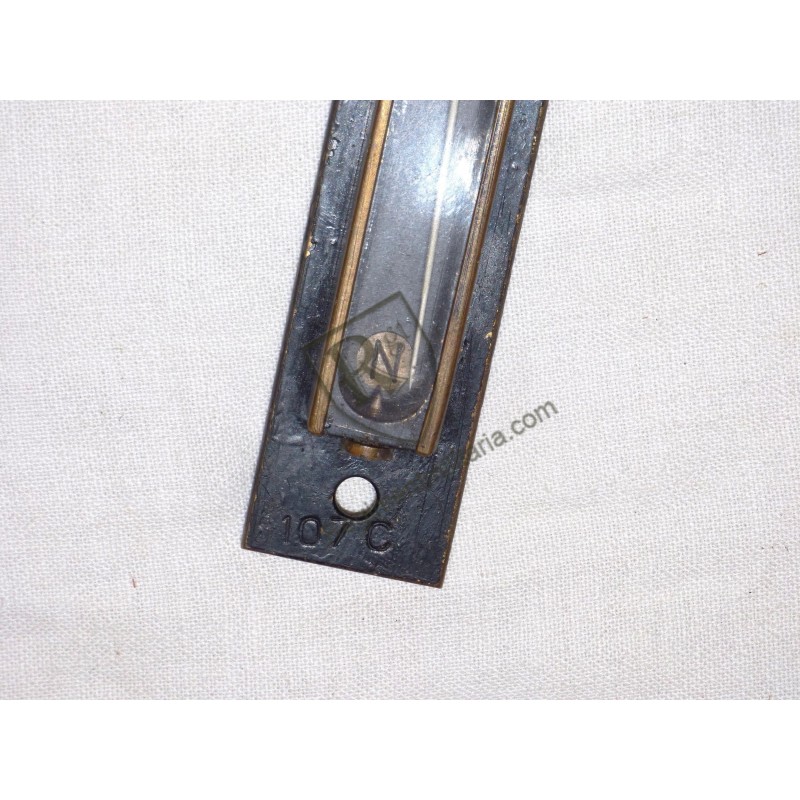

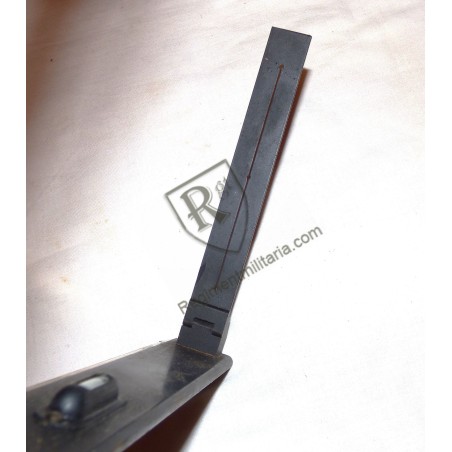

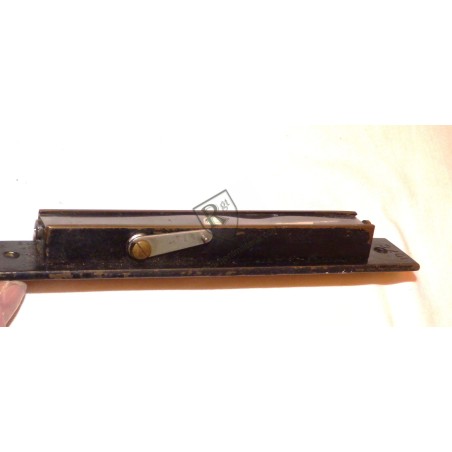

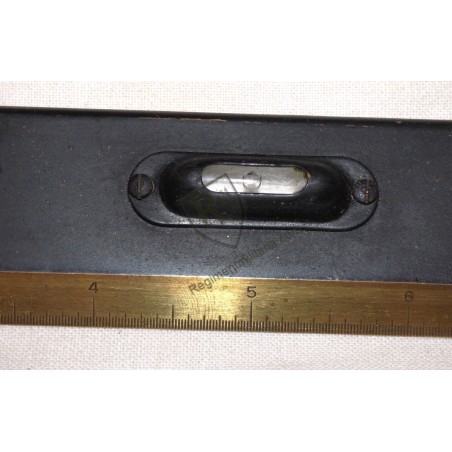

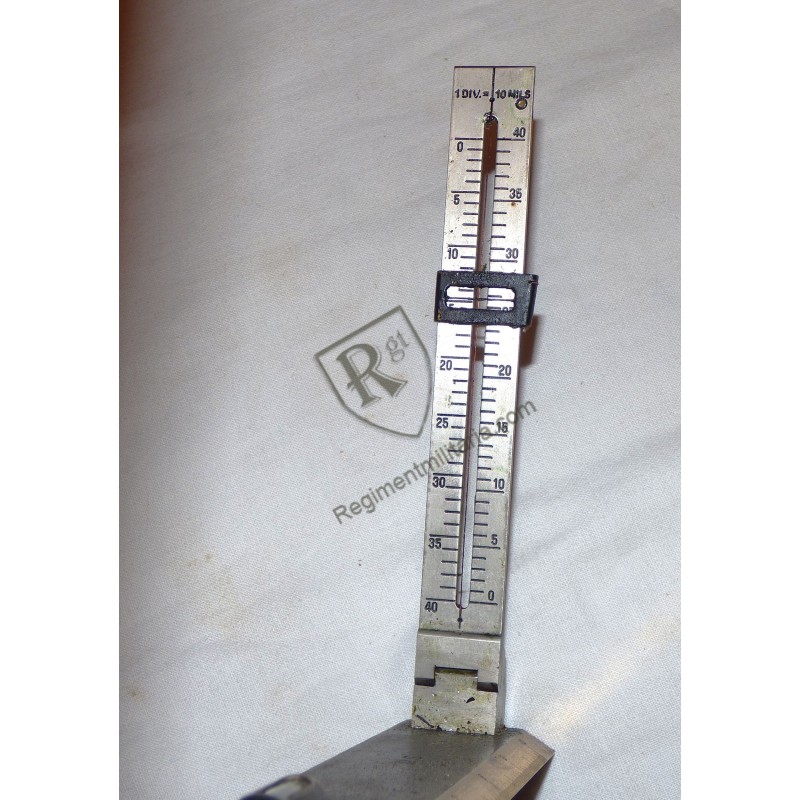

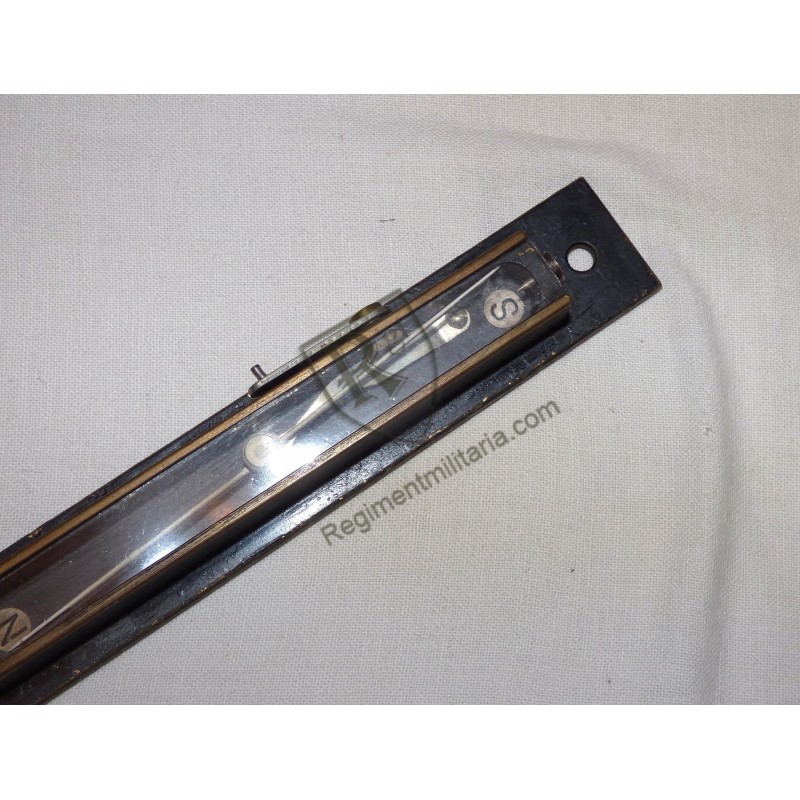

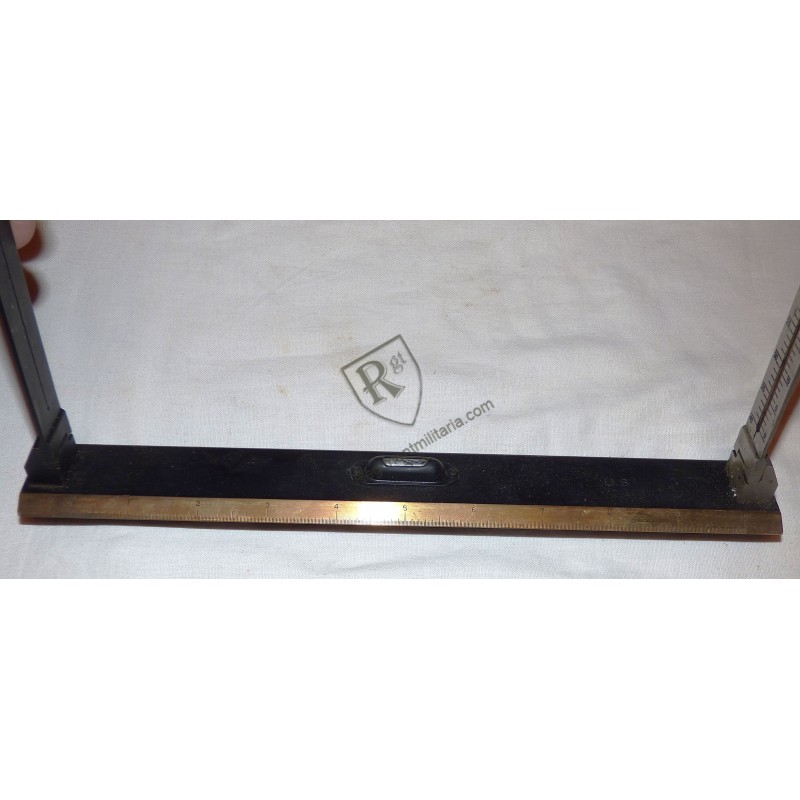

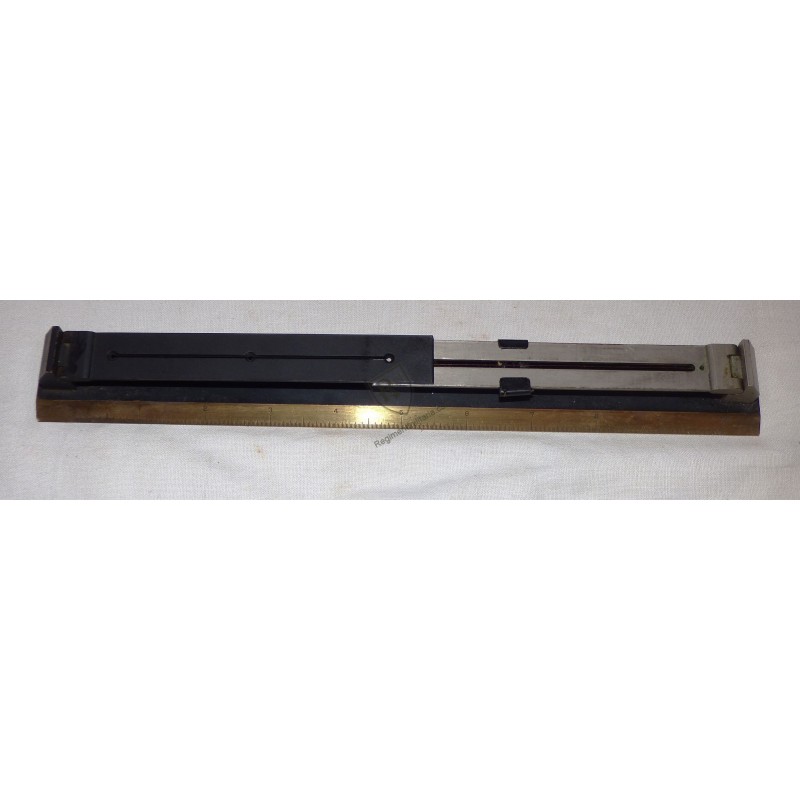

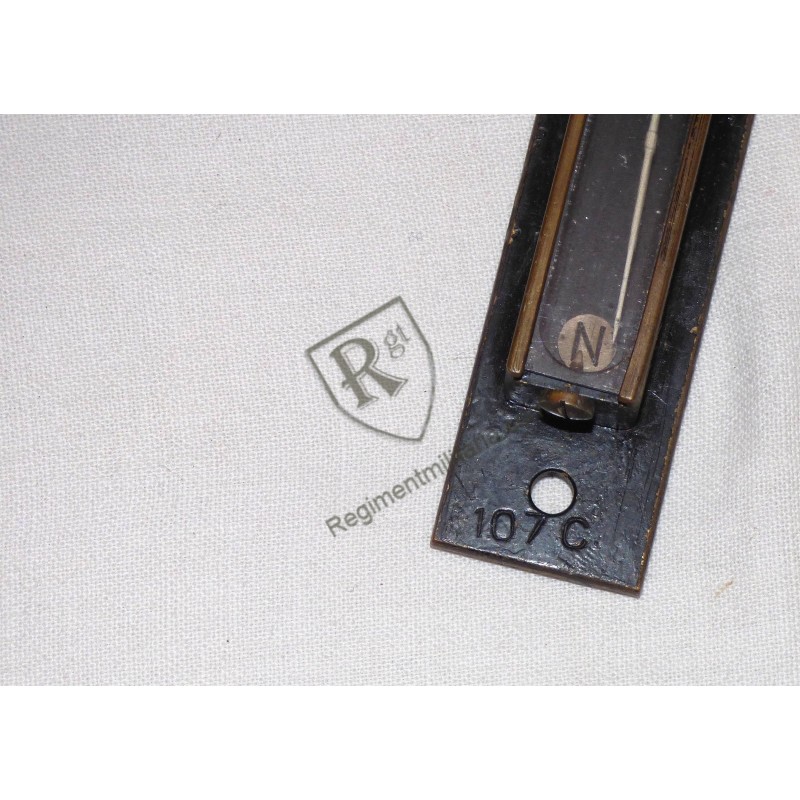

Ces instruments étaient utilisés pour la cartographie et l'arpentage, notamment par l'armée et le génie américains WW2. L'alidade permet de viser un objet éloigné et d'utiliser sa ligne de visée pour effectuer une tâche, comme mesurer un angle entre l'objet et un point de référence, ou tracer une ligne sur une planchette en direction de l'objet. L'alidade et l'aiguille du compas semblent être en très bon, voire excellent état. L'alidade possède une barre en laiton de 25,4 cm (10 pouces), un niveau à bulle sensible et une vis de nivellement en laiton. Le mécanisme de visée est composé d'une barre repliable noire percée de trois petits trous et d'une fente reliant le trou supérieur au trou inférieur. L'extrémité opposée se replie également et comporte une barre graduée de 0 à 400 mils, puis de 400 mils à 0, avec un mécanisme coulissant horizontal permettant de lire la valeur en mils visée. Une fine ligne de repère au centre est en excellent état. La barre horizontale de 25,4 cm (10 pouces) est graduée en pouces et permet une lecture au centième de pouce près.
